OpenOffice DrawもTgifと同じくドロー系のソフトである。

起動と終了

デスクトップで左クリックをしてルートメニューを出し、[OpenOffice.org3]で起動

終了はCtrl+qまたは、メニューバーのFileからQuit

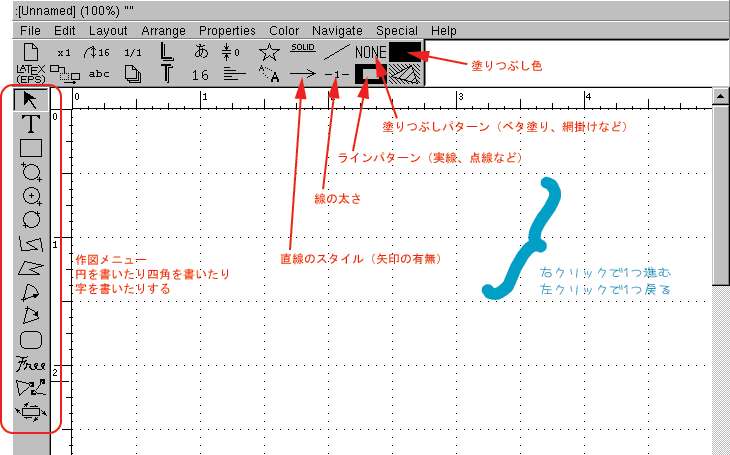

作図方法

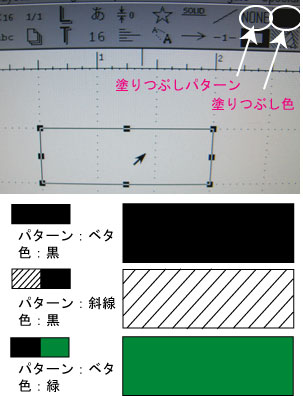

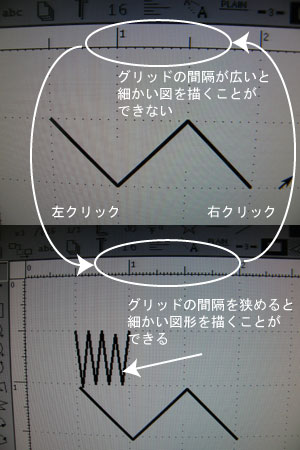

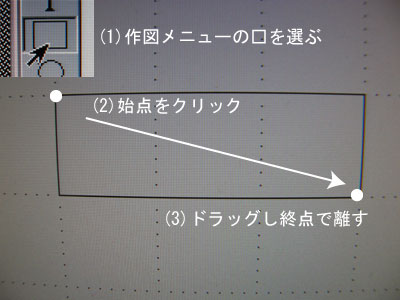

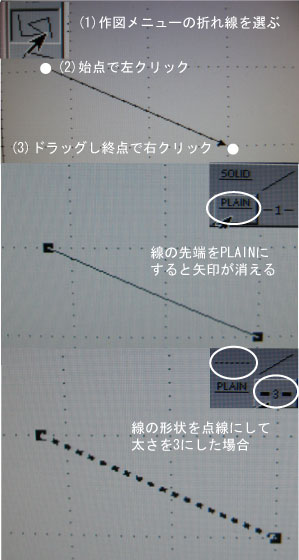

ツールバーの丸や四角や直線のボタンを駆使して作図する。図形を選択して線の色や塗りつぶしの色を変更することもできる。

保存方法

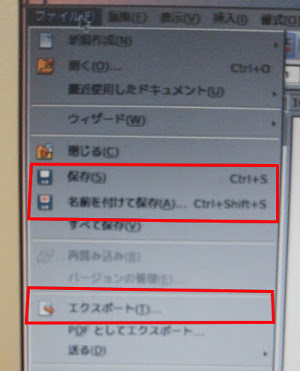

2種類の保存方法がある。

• 未完成で再編集する場合：「保存」または「名前を付けて保存」を選択。拡張子はodgとなる。ODG形式ではWeb上で表示することができない。
• 完成しWebやプログラムで表示：「エクスポート」を選択。拡張子はgif。図を修正することはできない。

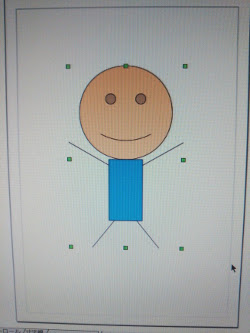

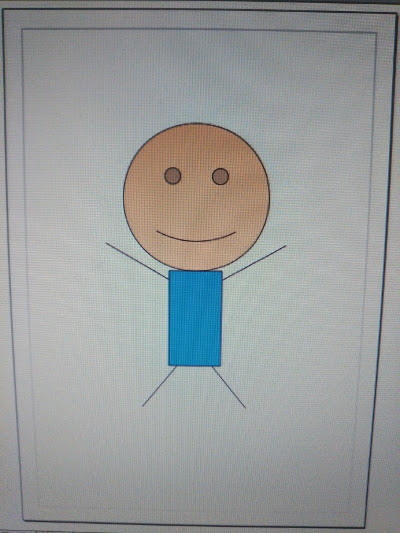

エクスポートをする際に、左のように作成する図を選択せずにエクスポートした場合と、右のように作成した図を選択してエクスポートした場合では、保存される対象が異なる。

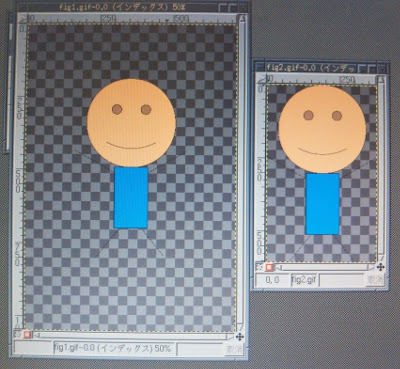

図を選択せずにエクスポートした場合は、用紙サイズでエクスポートされる。図を選択した場合は、選択範囲のみエクスポートされる。GIF形式で保存すると、背景は透過されている（灰色の格子は背景は透明という意味）。

GIMPやtgifで作成したpng形式の画像は、public_html/に保存されていればWebページに掲載することが出来る。画像を表示させる際に使用するタグはimgタグであるため、次のように書けばよい（width=""とheight=""は省略可能）。

<p><img src="ファイル名" width="横幅"
height="縦幅" alt="ファイルの説明"></p>

ただし、自由課題はグループで作業を行うため、画像作成者とWebページ作成者が一致していない場合がある。以下では、いくつかのケースについて対応方法を示す。

Webページ作成者＝画像作成者の場合

自分でWebページも画像も作成している場合は、作成した画像をpublic_htmlディレクトリに保存すれば、htmlファイル内にimgタグで当該画像の表示設定をするだけで、Webページに掲載することができる。画像を保存した場所により手続きは以下の2通りとなる。

• GIMPやtgifで保存する際にpublic_html/を保存先に指定：保存する際に、保存先として~/public_html/を選んでいれば、すぐに表示可能
• ホームディレクトリに保存してから移動：GIMPやtgifで保存するディレクトリを変更する方法がわからない場合、とりあえず初期設定のままファイル名をつけて保存すると、ホームディレクトリに保存される。その後、ktermでホームディレクトリに移動してから
  pan{c11xxxx}% mv ファイル名 public_html[Return]
  で、public_html/に移動される。

Webページ作成者≠ロゴ作成者の場合

• メールの添付ファイルで送ってもらう：ロゴ作成者よりメールの添付ファイルとしてWeb作成者に作成したロゴを送ってもらう。送ってもらったロゴは以下の手続きでpublic_html/に保存する。
  • 受信：通常通り受信をすると、添付ファイルのあるメールは、メール一覧画面の左端にMもしくはTが表示される。Tはファイルのサイズが大きく、添付ファイルはあるが受信はしていない状態を指す。

      M06/12 To:naoya@e.koe Re: C104000-kadai128
       06/12 To:naoya@e.koe Re: C105000-kadai23
      T06/12 To:naoya@e.koe Re: C108000-kadai235

  • 添付ファイルの取り込み：Tの表示がある場合にこの添付ファイルを受信したい時は、Tの行でIと入力。さらにパスワードを入力すると受信されTがMになる。
  • 添付ファイルの保存：Mの行で.（ピリオド）を押すと添付されたファイルのリストが表示される。カーソルキーで添付ファイルの行に進み、yを押すと下部に保存先を示すFile:~/hoge.pngが表示される。ここでFile:~/public_html/hoge.pngのようにpublic_html/を追加する。保存先が決まったら[Return]で保存完了。

    M06/12 To:naoya@e.koe Re: C104000-kadai128
      1 Image/Png                         hoge.png


• ロゴ作成者のpublic_htmlに画像を保存しておき、直接ハイパーリンクする：ロゴ作成者が、自分のpublic_htmlに作成したロゴを保存する（GIMPやtgifで保存する際にpublic_htmlを指定するか、保存後にmvコマンドで移動）。すると、ロゴ作成者の学籍番号がc107000aでファイル名がhoge.pngの場合

  <p><img src="http://roy.e.koeki-u.ac.jp/~c107000/hoge.png"
  width="横幅" height="縦幅" alt="ファイルの説明"></p>

  で、画像を表示することが出来る。

複数の画像を一定時間ごとに切り替えて表示させる、パラパラ漫画のような画像を作ることができる。こうした動きのある画像を作ることができる画像形式にgifがあり、パラパラ漫画風の画像のことをアニメーションgifという。

作成に当たっては、まずパラパラ漫画を構成する個別の画像を作成しておく（png形式でもgif形式でもよい）。その上でktermのconvertコマンドを用いて1つの画像に合体させる。

例をあげて説明しよう。

パラパラ漫画を構成するimg001.png、img002.png、img003.png、img004.pngの4つのファイルを作成する。次にktermで

pan{c11xxxx}% convert -loop 0 -delay 100 image001.png
image002.png image003.png image004.png image.gif[Return]

と入力する。image001.pngからimage004.pngがパラパラ漫画を構成するファイル、最後のimage.gifが作成されるアニメーションgifのファイル名である。また、convertコマンドのオプションとしてloopとdelayがある。

• -loop 0：0にすると無限にループする。1だと1回だけ再生する（ただし、Firefoxではうまくいかず1にしても無限にループする。Google Chromeでは再生回数を制御できる）
• -delay 100：次の画像に切り替わるタイミングの設定。100＝1秒。1だと100分の1秒になる

グループ課題用WebページのURLを代表者1名が連絡すること。

• 提出先：課題提出用メールアドレス
• メールのSubject：URL
