国土数値情報の利用

国土交通省では土地や水域などの地形のみならず、 政策区域や地域ごとの施設、主要交通設備、地区ごとの人口統計などを GISで利用できる数値として公開している。 これらの数値データを元に、QGISとuMapを活用し視覚情報として Web公開できるようにする流れについて簡単に説明する。 国土交通省によるデータのみならず、 同様の形式で公開されているデータであれば同じ手順で

大まかな流れ

1. 国土数値情報のサイトから必要なデータを探しデータファイルを入手する。
2. 圧縮ファイルから中のファイルを取り出す。 このとき別々のデータファイルが混ざらないよう展開するディレクトリを 用途ごとに分けるよう注意する(元々ディレクトリごとになっているものもある)。
3. QGISでデータファイルをベクタデータとして専用レイヤに読み込み、 埋め込まれている属性情報を表形式で確認する。
4. 属性のうち地点の名称となる属性名を name に、 概要説明になる属性名を description に変更する(uMapでポップアップタイトルにしてもらうため)
5. そのレイヤを保存(名前を付けてエクスポート)し、GeoJSON ファイルにする。
6. そのGeoJSONファイルをuMapで作成している地図にアップロードし保存する。

手順

ポイントデータの利用

たとえばバス停データのように点で構成されるデータをQGISに取り込む方法を示す。 QGISでレイヤに取り込んだときに一見何も出てこないように見える場合は 以下の手順でGeoJSONに変換して利用するとよい。

• データ入手:

  国土数値情報ダウンロードサービスを開き、

  欲しいデータを探してzipファイルをダウンロードする。 このとき、先に必ず専用ディレクトリを作成してから 保存するとその後の面倒が少ない。
• 展開:

  保存したディレクトリで zip ファイルを展開する。 展開ソフトが分からない場合はターミナルを開きunzipコマンドで処理する。 たとえば保存ファイルが D00.zip だとする。

  unzip D00.zip


  展開されたファイルのうち .shp ファイルをQGISのレイヤに取り込む。

• 属性確認:
  1. qgisを起動する
  2. 左メニュー XYZ TilesでOSMまたは国土地理院を選択し地図表示
  3. メニュー: レイヤ(L) → レイヤを追加 → ベクタレイヤを追加
     で、[文字コード] を Shift_JIS にする。Shift_JIS を探すときにキーボードから sh と押すとすぐ見つかる。
  4. 「ソース」のファイル選択で、unzipして得られた .shp ファイルを選び「追加(A)」ボタンを押してCloseで閉じる
  5. 左下「レイヤ」ペインに追加されたベクタレイヤを右クリック
     「属性テーブルを開く」を選択し属性名を確認し、その地点の 名称と概要に相当する属性名をメモする。
• 属性名変更:
  1. 左下「レイヤ」ペインの当該ベクタレイヤの行を再度右クリック 「プロパティ」を選ぶと属性値の詳細設定画面が出る。
  2. 左の「属性」で表形式で開き上の方にある「エンピツ」アイコンを クリックすると編集可能になるので「名称」にしたい名前を ダブルクリックして name に変え、概要にしたい名前を description に変更し、最後に「Apply」ボタンを押し、OKで閉じる。
• GeoJSONエクスポート:
  1. 当該ベクタレイヤでまた右クリックし、「エクスポート」→ 「新しいファイル名で地物を保存」を選ぶ。
  2. 「形式」を「GeoJSON」にしてファイル名を決めて[OK]を押す。
• uMapへの登録と公開:
  1. uMap を開いてログインし、自分の地図を開き、編集モードに入る。
  2. (↑)アップロードボタンで先に作ったGeoJSONファイルを選択する。
  3. その他、マップの名称などを適切に定めて保存する。
  4. 共有ボタンを押して出てくる「短縮URL」を公開する。

エリア(ポリゴン)データの利用

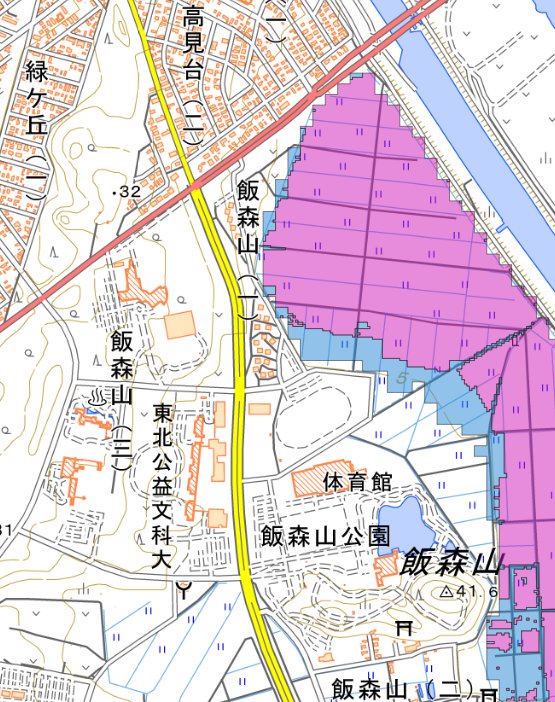

たとえば浸水想定区域マップなどポリゴンで面が示され、 ポリゴンごとになんらかのレベルが指定されているものをレベルごとに塗り分ける 方法を示す。インポートするところまでは上記ポイントデータと同じである。

末尾文献「QGISを用いた洪水ハザードマップ作成手順」がとても参考になる。 バージョンの違いでメニュー項目などが違うが、 注意深く詳細を見るようにすればほぼそのまま印刷用地図作成まで到達できる。

• 洪水浸水想定区域（ポリゴン）ページを開き、 各属性名と意味の対応を見る。ここでは、浸水深ランクの属性名をメモし リンク先のランクコードを開いておく。
• 調べたい都道府県のデータを一覧から選び、zipファイルを保存する。 上記ポイントデータのデータと同様専用ディレクトリを作成しておく。
• このzipファイルには、ShapefileとGeoJSON両方が入っているので 全て取り込むと二重になるため、片方にする。
  メニュー:レイヤ → レイヤを追加 → ベクタレイヤを追加
  のあとのソース選択ボタンを押した後のウィンドウで「Files of type:」を GeoJSONにしてから、選ばれた全てを選択する。
• 河川域ごとにポリゴンが別れているが、最初に統合する。
  1. メニュー: ベクタ → データ管理ツール → ベクタレイヤのマージ
  2. 入力レイヤ[…]ボタンを押し [すべて選択] → [OK]
  3. 出力レイヤは [一時レイヤを作成] のまま
  4. ウィンドウ最下部 [実行]
  5. 統合完了したら最初にあった多数のレイヤは不要なので 左下のレイヤウィンドウにある元レイヤを「Ctrl-クリック」で 選んで除去する。右クリック → レイヤの削除
• 段階的色分けにする:
  1. レイヤウィンドウで「出力レイヤ」を右クリックし 「レイヤの名前を変更」で「想定浸水深」に変える (以後想定浸水深レイヤと呼ぶ)
  2. 名前変更したばかりの以後想定浸水深レイヤをダブルクリックし プロパティウィンドウを出す
  3. 左のアイコン「シンボロジ」をクリックし右に出てきたペイン最上部を 「単一定義」から「カテゴリ値による定義」に変える
  4. すぐ下の「値(Value)」を水深レベルカラム(Axx_205など)にする
  5. 下の大きなペインの [分類] ボタンを押すと自動的にそのカラムの 値一覧が出て、「値」と「凡例」一覧になる。
  6. シンボルの凡例を適切に変える。色は色の正方形をダブルクリック、 凡例はその部分をダブルクリックする。凡例は 「浸水深ランクのランクコード」を書き写す。
  7. シンボルの色を危険度と関連しそうな色に変える。最初に ペイン上部の「シンボル」の色をクリックし、「不透明度」を 50% 程度に下げておく(そうしないと下の地図が見えない)。 その後、各シンボルの色部分の正方形をダブルクリックして色を変える。
  以上が済んだらペイン最下部の [Apply] (適用)ボタンを押す。 問題なければ [OK] でプロパティウィンドウを閉じる。

これまでの変更を C-s で保存しておく。

練習問題

参考文献を参考に浸水ハザードマップの特定の地域に絞った 紙媒体印刷イメージをPDFで作成せよ。なお、文献の「新規プリントコンポーザ」は QGIS 3.22では「新規印刷レイアウト」となっている。

参考文献

1. QGISを用いた洪水ハザードマップ作成手順
2. GIS 実習オープン教材. GIS Open Educational Resources WG, CC BY-SA 4.0. https://gis-oer.github.io/gitbook/book/.
