(12) 07/21の授業内容:16進数・ASCIIコード

2進数と16進数

コンピュータ内部では、文字も数字も写真も音楽も全て1と0の2種類の数字に置き換えられて保存されている。1と0の2種類の情報であれば、スイッチのオン/オフや、磁極の向き、光の点滅で表現することが可能となる。我々が日常的に使用している10進数をコンピュータでそのまま取り扱うことを考えた場合、10種類の情報の表現方法を考えなければならず、装置の複雑化、大型化を招くことになる。

2進数は0と1の2種類の数字のみを使用するため、0の次は1、1の次は1桁繰り上がって10になる。以下に10進数との対応関係を示す。右側には16進数というのもある。2進数は2種類の数字のみで表現するために桁数が大きくなりやすい。コンピュータにとっては桁が多くても全く問題はないが、人間は読み間違いをする可能性がある。16進数は2進数を4桁ごとに区切って0000から1111を0からfに置き換えたものである。

2 進数	10 進数	16 進数
0	0	0
1	1	1
10	2	2
11	3	3
100	4	4
101	5	5
110	6	6
111	7	7
1000	8	8
1001	9	9
1010	10	a
1011	11	b
1100	12	c
1101	13	d
1110	14	e
1111	15	f
10000	16	10

2進数と16進数

0と1の2種類の数字で表現するのが2進数
0から9の10種類の数字で表現するのが10進数
0からfの16種類の数字で表現するのが16進数

Rubyでの2進数、10進数、16進数取り扱い

Rubyでは、数値の先頭につける記号でその値が何進数であるかを指定する。

接頭語なし：10進数（例えば，10，25）
接頭語0b：2進数（例えば，0b1001，0b111101）
接頭語0x：16進数（例えば0x1a1，0xf）

なお、何進数で指定をしても、一旦読み込まれれば全て内部では10進数で計算される。出力する際に何進数とするかは、printfの書式制御文字により指定可能である。

%d：10進数
%b：2進数
%x：16進数

Rubyでの2進数、16進数の取扱い

接頭語に0bをつけると2進数になる（x=0b100はxに2進数の100を代入する）
接頭語に0xをつけると16進数になる（x=0x100はxに16進数の100を代入する）
接頭語に何もつけないと10進数になる（x=100はxに10進数の100を代入する）
printfの書式制御文字の%dは10進数、%bは2進数、%xは16進数

出席課題

以下は好きな数字の入力を求め、進数の変換を行うプログラムである。emacsに貼り付けて保存をした後で（change.rb）、その下にある4つの数字を指定した進数に変換した結果をメールで送信する。ただし、このプログラムにはエラーがあり、このままでは上手く実行できない。エラーを修正した後で実行すること。

#!/usr/koeki/bin/ruby

print "好きな数字を入力してください"
number = gets.chomp!

print "何進数に変換しますか（1：2進数、2：10進数、3：16進数）"
choice = gets.chomp!

if choice == 1
  printf ("2進数だと%bです\n",number)
elsif choice == 2
  printf ("10進数だと%dです\n",number)
elsif choice == 3
  printf ("16進数だと%xです\n",number)
else
  print "やる気ないでしょ？\n"
end

256を2進数で表示
0xb777を10進数で表示
65535を16進数で表示
0b1110001を16進数で表示

制限時間は5分。出席点は2点。提出要領は下記の通り。

提出先：naoya@e.koeki-u.ac.jp
メールのSubject：ruby12
本文の構成：1行目で学籍番号、氏名を記載する。2行目以降でまずプログラムのどこを修正したかを述べ、その後で1～4の解答を記す。

Tips：emacsでの日本語入力のオンオフはCtrl-oです

Tips：Mewによるメールの送り方はMewコマンドを参照

2進数と10進数の変換

10進数を2進数へ

10進数から2進数への変換方法

2進数を10進数へ

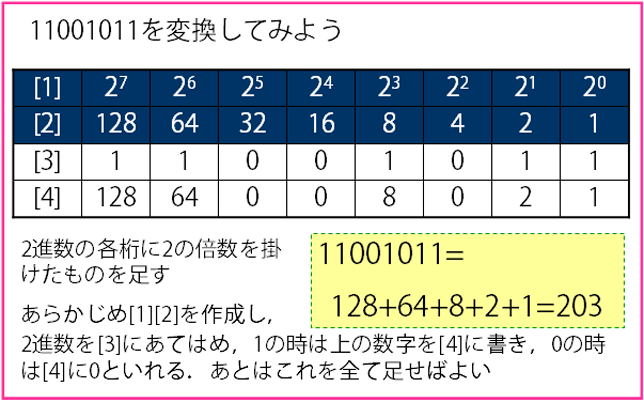

2進数から10進数への変換方法

16進数と10進数の変換

10進数を16進数へ

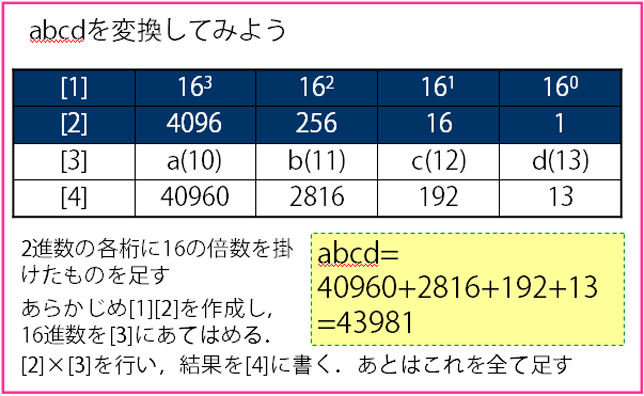

16進数から10進数への変換方法

16進数を10進数へ

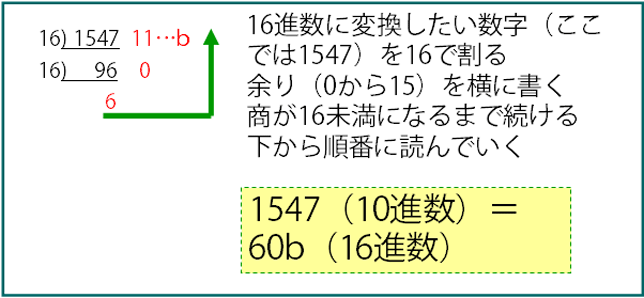

10進数から16進数への変換方法

ASCIIコード

コンピュータ内では文字が1と0の組み合わせに置き換えられて保存されていることはすべに述べたが、この数字の配列と文字の対応表のことを文字コードという。

半角英数字は、0-9の数字、A-Zの大文字のアルファベット、a-zの小文字のアルファベット、?#$%@などの記号により構成されている。これだけの情報を1と0の組み合わせで表現するためにはある程度の桁数がなければならない。桁数と表現できる種類の関係は下記の通りである。

1桁：2¹=2
2桁：2²=4
3桁：2³=8
4桁：2⁴=16
5桁：2⁵=32
6桁：2⁶=64
7桁：2⁷=128
8桁：2⁸=256
9桁：2⁹=512
10桁：2¹⁰=1024
11桁：2¹¹=2048
12桁：2¹²=4096
13桁：2¹³=8192
14桁：2¹⁴=16384
15桁：2¹⁵=32768
16桁：2¹⁶=65536

半角英数字は2進数8桁で表現されている（ただし先頭の1桁は使用していないので実際には7桁）。例えば

Aは01000001
Bは01000010

となる。半角英数字の文字コードをASCIIコードという。日本語は漢字が含まれるため8桁（256通り）では表現できない。日本語を表現するためには1文字当たり16桁の2進数が用いられる。

日本語の文字コードはJIS、Shift-JIS、EUCが用いられている。つまり、2進数と文字の対応表が3種類ある。時折文字化けで見られないWebページがあったり、emacsで作成したプログラムのうち日本語部分がおかしくなっている場合があったりする。これは文書やプログラムを作成したときの文字コードと表示をするときの文字コードが一致していないためである。UNIX環境ではEUCを用いる。

ASCIIコードの表は以下の通りとなる。ここでは16進数での文字コード表記となっており、一般的にも16進数で表記する。2進数で表現しても良いが、桁数が多くなるため読み間違える可能性が生じるためである。

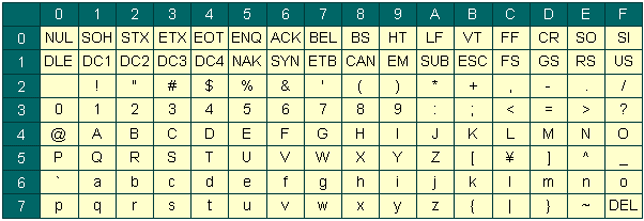

ASCIIコード

行方向（左側）が10の位、列方向（上側）が1の位になる。例えばAは41になる。Rubyでは16進数は0xをつけるのでAは0x41と表現できる。

0行と1行（0x00～0x1F）は制御文字をあらわす。主に端末のコントロールをするもので代表的なものとして以下を挙げることができる。

0x00 NUL:空文字（文字列の終端をあらわすことが多い）
0x07 BEL:端末のベルを鳴らす
0x08 BS:バックスペース
0x09 HT:タブ
0x0A LF:改行
0x1B ESC:エスケープ

ASCIIコードについて

半角英数字（0-9、A-Z、a-z、@#$%等の記号）と2進数の対応表をASCIIコードという。
半角英数字は2進数8桁で表現される。
2進数4桁は16進数1桁で表現できるため、ASCIIコード表は16進数で表記されている。

文字列と文字コード

制御文字の中にはキーボードから入力できないものがある。プログラムの中で制御文字を使用したい場合は文字コードで指定する。

文字コードに対応する文字を出力

%c：printfの書式制御文字の%cは、文字コードに対応する文字を出力する。

printf ("%c", 0x07)

とすると、文字コード0x07すなわちBELが出力され、端末のベルがなる（がスピーカーがついていないと音はならない）。

文字に対応する文字コードを出力

特定の文字の文字コードを知るためには?文字とする。例えばプログラム中で?Qとすれば、それはQの文字コード（0x51）を書いたのと同じことになる。さらに、これをprintfの制御文字である%x（16進数）で表示すれば、対応する文字コードが明らかになる。

しかし，この方法では1文字の文字コードを調べるのは簡単でも、文字列を構成する各文字の文字コードを調べるのはやや面倒である。文字列"Koeki"を構成する"K""o""e""k""i"の各文字の文字コードを調べることを考えてみよう。ここでは配列のときと同じように[]を利用すると簡単に取り出すことができる。

printf ("%x\n", "Koeki"[i])

上記のようにインデックスにiを使用し、初期値を0とした上で、whileの繰り返しの中でiの値を1ずつ変更していけば構成する文字の文字コードを全て明らかにすることができる。もちろん下記のように文字列を変数に代入しても同じことである。これによりキーボードから入力した任意の文字列を構成する文字の文字コードを調べることができる。

a = "Koeki"

printf ("%x\n", a[i])

文字コードについて

printfの書式制御文字の%cは文字コードに対する文字を出力する。
?文字と書くとその文字の文字コードを書いたことと同じことになる（例：?Aは0x41と同じ意味）。
文字列の文字コードを知る場合は、文字列[i]として文字列を配列扱いとし、インデックスを変更することで0文字目、1文字目、2文字目を順に取り出しながら文字コードを調べることができる。

レポート課題

この課題の提出は任意とする。現時点での獲得点数が少ないと感じる人のみ提出すればよい。

以下の5問を実施する。

0x1f4cを10進数に変換せよ（計算過程を示すこと）
0b11010010を10進数に変換せよ（計算過程を示すこと）
0x128 + 0x44の計算を行った結果を2進数で示せ（計算過程を示すこと）
0x128 + 0x44の計算を行った結果を10進数で示せ（計算過程を示すこと）
キーボードから入力した任意の半角英数字で構成される文字列を文字コード（16進数）に変換して出力するプログラムを作り、ローマ字で書いた自分の名前を入力して実行結果を確認せよ。

問1から問4の計算過程のうち例えば、10進数を2進数に変換する場合の計算過程は以下のように書くことができる。

2) 100 0
  ----
2)  50 0
  ----
2)  25 1
  ----
2)  12 0
  ----
2)   6 0
  ----
2)   3 1
  ----
     1

提出先：naoya@e.koeki-u.ac.jp
提出期限：7/31(火）23:59
メールのSubject：kadai08
本文の構成：1行目で学籍番号、氏名を記載する。2行目以降は下記の構成とする

問1の計算過程と解答
問2の計算過程と解答
問3の計算過程と解答
問4の計算過程と解答
問5のプログラム
問5のプログラムの説明
問5の実行結果
感想

採点基準(4番)：期限内提出点（2点）、問1～問4（各1点）、問5はプログラムが1点、説明が1点とする。問1～問4は計算過程が示されていない場合は減点する。
驚異的に良くできているレポートについては満点の8点を超える得点をつけることがある。
よくできていたレポートは、他の人の参考になるよう、本人が特定できないような形で掲載する。掲載してほしくない場合はメールでの課題提出時にその旨記載すること。

Tips：emacsでの日本語入力のオンオフはCtrl-oです

Tips：ktermでのプログラムの実行結果をメールに貼り付けるには、コピーしたい箇所をマウスで選択し、emacs（Mew）上でマウスの真ん中ボタンをクリックする

Tips：Mewによるメールの送り方はMewコマンドを参照
