いくつか例を見てみよう。

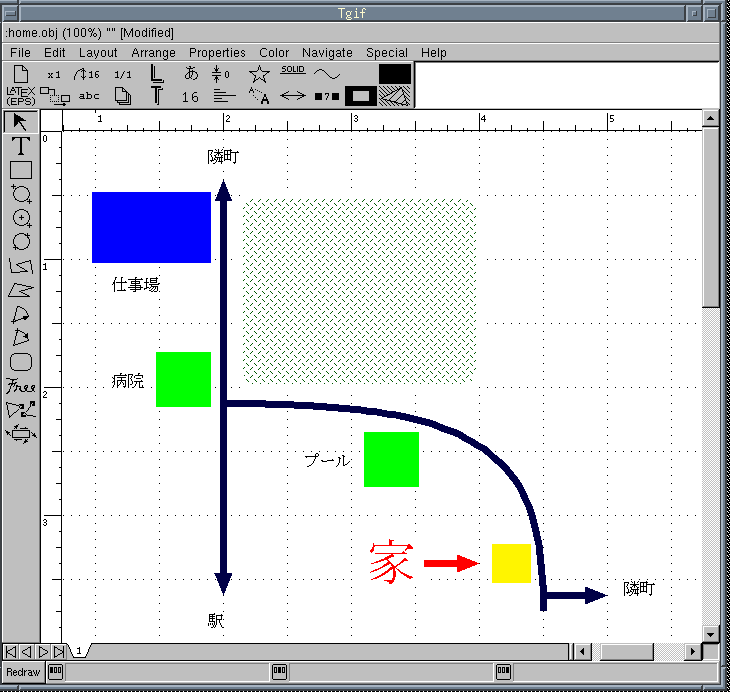

home.obj ファイルを home.png 形式にして、 貼りつけたものはこのようになる。
流れ図を書くには、専用の Shape 機能を使うと便利である。 ツールバー上段の Edit -- Shape から選ぶと、 図形と文字を適宜配置するようになっている。 下図は tgif を PNG ファイルに出力したものである。

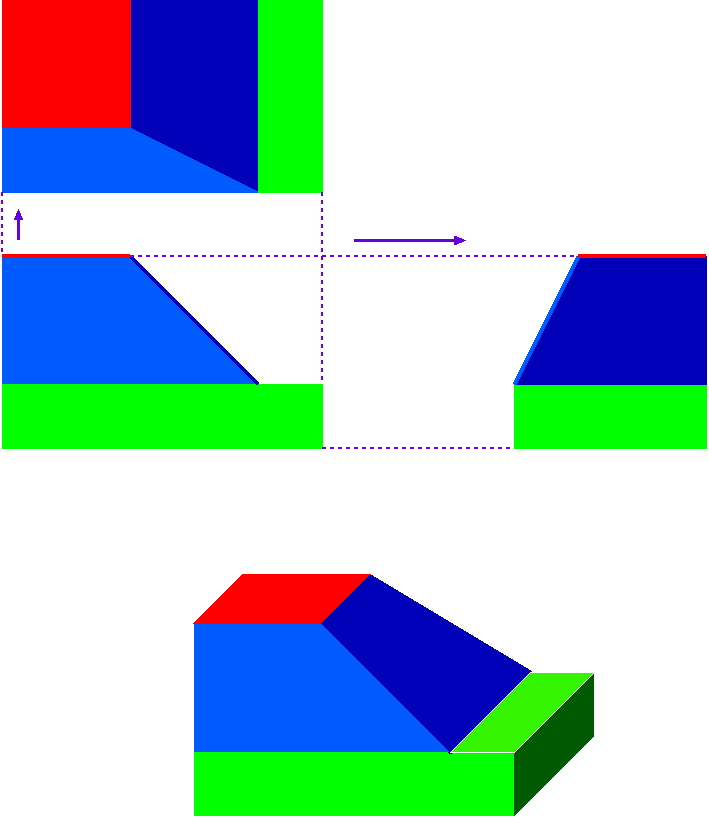

投影法には平行投影と等視投影がある。 三面図による展開を斜投影で立体図化したものは、次のようになる。
奥行は 45 度、長さを半分で表す。また立方体を等視投影で見ると、

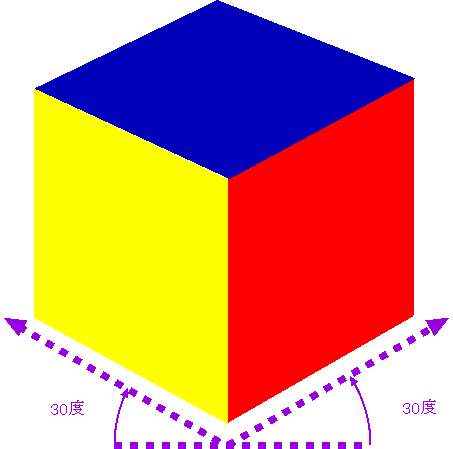

となる。ここでは、まず、 垂直軸を決める。長さは全て同じ大きさであるが、残りの軸は 30 度傾けて表す。
