Draw 系の作画ツール Tgif は、簡単な地図、流れ図、E-R 図、平面図、 立体投影などに使われ、基本のファイル出力が LaTeX に取り込むことのできる EPS ファイルであるため、LaTeX に図を使う際によく使われる。
Windows ではいわゆる CAD と呼ばれるソフトウェアが相当する。 また、OpenOffice.org の Draw を使ってもよい。これらは PNG や JPEG あるいは PDF 型式に変換することができる。

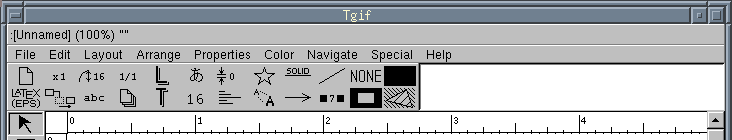

上のツールバーでは、図の性質を変更できる。中央クリックで、 選択表が表れる。
上段をクリックすることにより色を変更する。
下段は何層か重ねるかどうかを変更する。
上段で、縁どりのみか、あるいは塗りつぶすかを選択。
塗りつぶし方も設定できる。下段では、縁どりを見せるか見せないかを選択する。
上段では線を直線か、曲線でつなぐかを変更できる。
下段では線の太さを変更できる。
上段では実線か破線かを選べ、
下段では矢印をつけるかつけないかを選択できる。
フォントの種類と大きさを選ぶことができる。
日本語入力は kinput2 を用いているが、キーバインドが異なり、
Ctrl Space で ONN/OFF を切り替える。
入力した文字でよければ他にマウスを移すか、
左の選択ボタンをクリックすることで決定される。
ファイルの保存は obj 形式だが、
それをファイルへ印刷することにより、ファイル形式を変更できる。
その変換の形式をここで選択することができる。
左のツールバーでは、図で何について書くかを変更できる。
上のツールバーを使って変更するとき、
変更する図形を指定する
テキストを入力するときに使う。
入力は Ctrl Space で切り替える。
円を書くときに使う。
上は右クリックで線分を書き終わる。
下は、最後に右クリックしたとき決定された終点から開始点をつないで図形を作る。
円弧を描くときに使う。
角の取れた図形を書くときに使う。
フリーハンドで書くときに使う。
曲線や直線を選択したあと、
微妙に位置をずらすときに使う。
選択したあと、回転させたいときに使う。

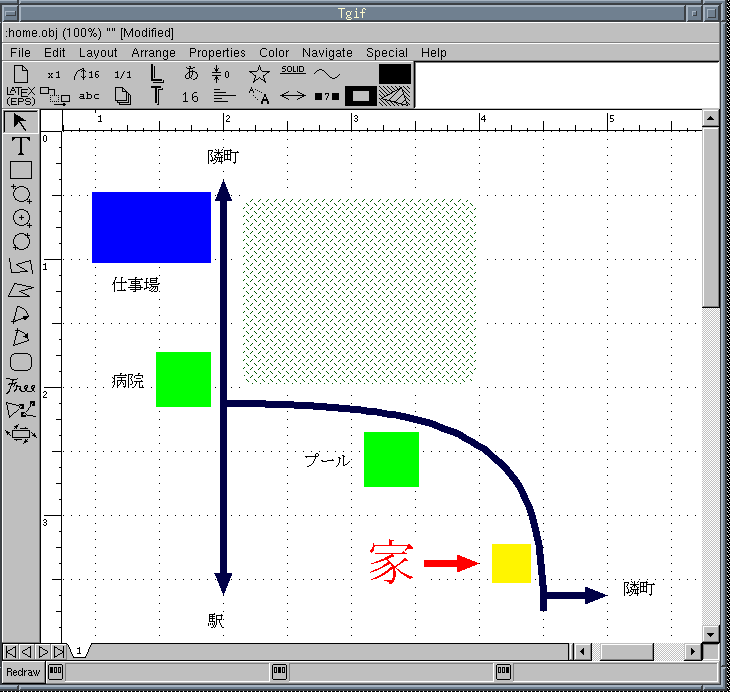

書きはじめは左クリック、書き終りは右クリックである。 アンドゥは Ctrl z である。書きはじめのときに、どの図形を書くか考え、 ツールバーで色や形状を選択するとやりやすい。 書いた直後の図形を変更したい場合は、左上の選択ボタンを押すと、選択されるので、 ツールバーで変更を行う。それ以前に書かれた図形は、選択ボタンを押し、 マウスで囲むと自動的に選択するので、 選択がうまくなされたあとツールバーで変更すればよい。
保存は Ctrl s で、初回にはファイル名を決定する画面が出る。 保存形式は Tgif 固有の OBJ 形式である。
いくつか例を見てみよう。

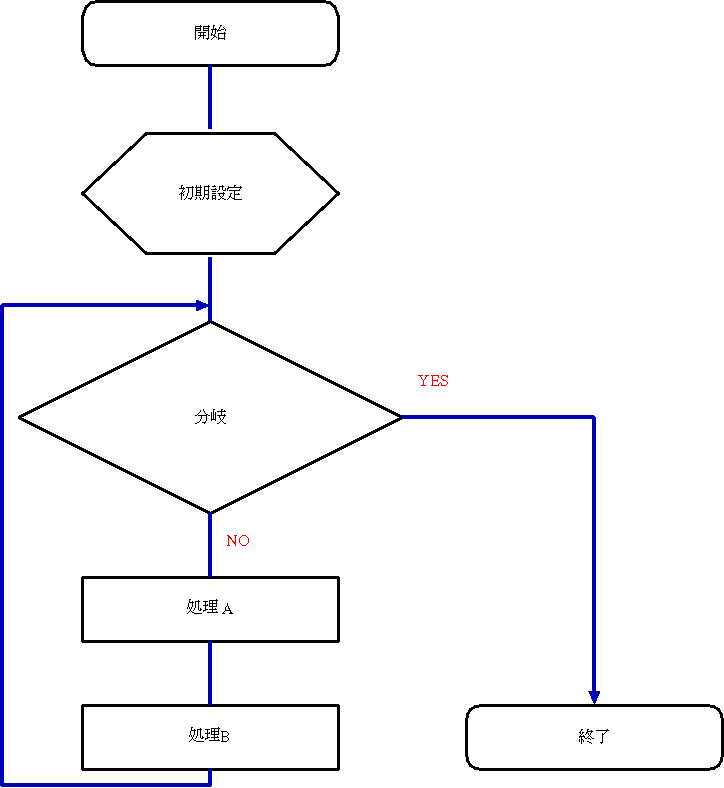

流れ図を書くには、専用の Shape 機能を使うと便利である。 ツールバー上段の Edit -- Shape から選ぶと、 図形と文字を適宜配置するようになっている。 下図は tgif を PNG ファイルに出力したものである。

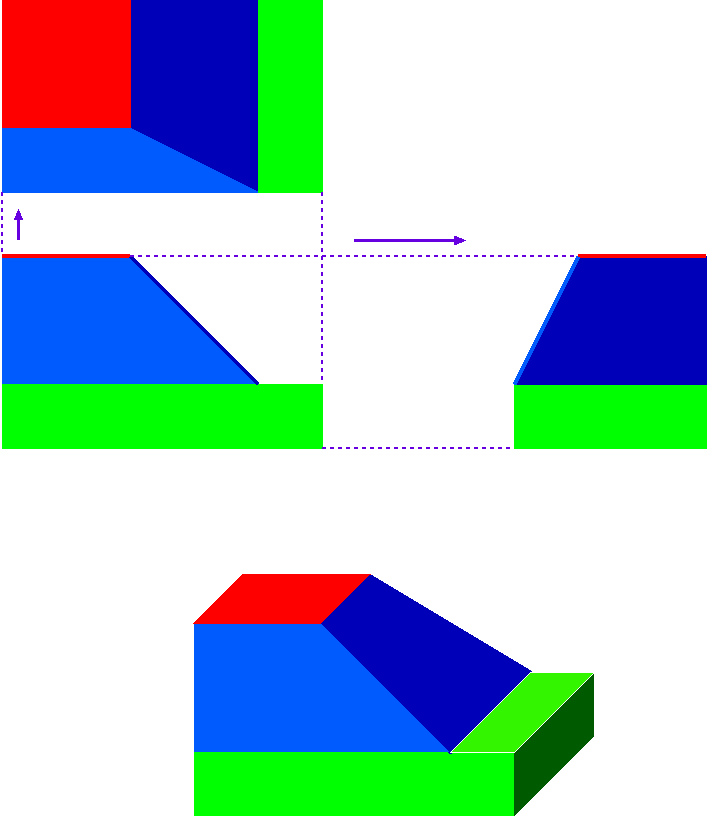

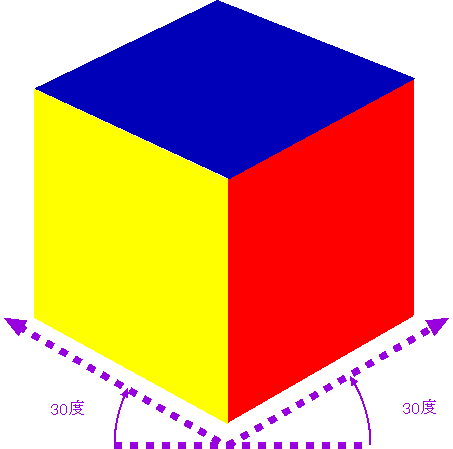

投影法には平行投影と等視投影がある。 三面図による展開を斜投影で立体図化したものは、次のようになる。
本日のレポート課題 : (Subject: 第 10 回レポート「図面と解説文書」)
宛先は
it-dtd-1204-rpt@e.koeki-u.ac.jpである。
1 問以上を解答せよ。
